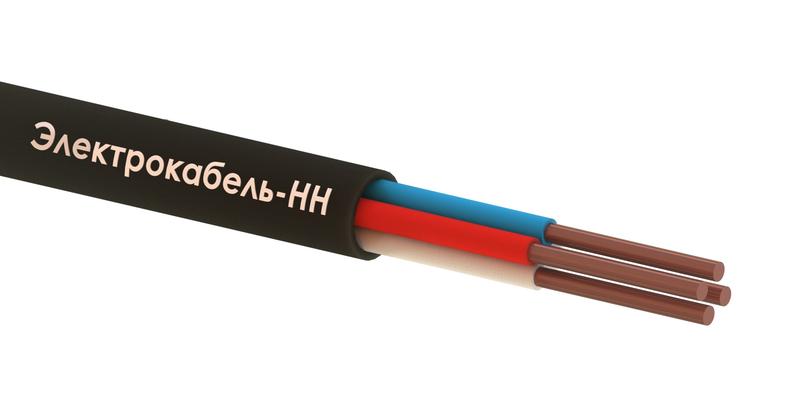

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Область применения кабелей: КВВГнг(А)-LS- для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель; КВВГЭнг(А)-LS- для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей; Номинальные сечения токопроводящих жил кабелей, мм2: 1,0; 1,5; 2,5. Число токопроводящих жил: 4, 5, 7, 10, 14, 19, 27, 37. Кабели изготавливаются в климатическом исполнении УХЛ категорий размещения 1- 5 по ГОСТ 15150. Класс пожарной опасности кабелей по ГОСТ 31565-2012 П1б.8.1.5.2. Условия безопасной эксплуатации и монтажа. Прокладка кабелей должна соответствовать требованиям действующих «Правил устройства электро- установок». Кабели могут быть проложены без предварительного подогрева при температуре не ниже 150С. Радиус изгиба кабелей при прокладке и монтаже должен быть не менее 12Dн для кабелей КВВГнг(А)-LS, и не менее 15Dн- для КВВГЭнг(А)-LS, где Dн- наружный диаметр кабеля. Усилие натяжения кабеля при прокладке и монтаже не должно создавать в токопроводящих жилах растягивающее напряжение более 4 кг/мм2. Кабели должны не распространять горение при прокладке в пучках по ГОСТ IEC 60332-3-22-2011. Кабели должны быть стойкими к воздействию температур окружающей среды от -50 до +50оС. Условия хранения, транспортирования. Хранение и транспортирование кабелей должны осуществляться в соответствии с ГОСТ 18690.. Условия хранения кабелей в части воздействия климатических факторов внешней среды должны соответствовать условиям хранения ОЖ4 по ГОСТ 15150-69. Допускается хранение кабелей на барабанах в обшитом виде под навесом - не более 5 лет, в закрытых помещениях - не более 10 лет. Транспортирование кабелей должно производиться всеми видами транспорта в соответствиями с правилами перевозки грузов. Гарантии изготовителя. Завод гарантирует соответствие качества кабелей требованиям ГОСТ1508-78, ГОСТ 26411-85 и ТУ 3560-012-55085101-2016 при соблюдении условий эксплуатации, хранения и транспортирования. Гарантийный срок эксплуатации- три года со дня ввода кабелей в эксплуатацию. Гарантийный срок исчисляется от даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев от даты изготовления.
