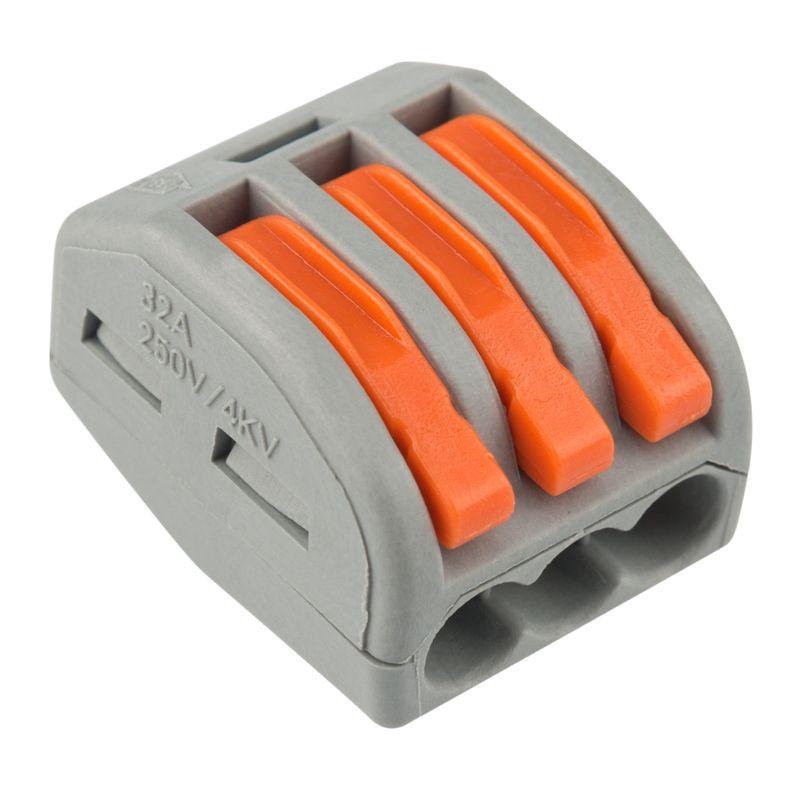

Соединительная многоразовая клемма REXANT с плоско-пружинным зажимом предназначена для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Перед монтажом с соединяемым проводником необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы. Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Проводник вводится в свободное гнездо клеммы с предварительно поднятым оранжевым рычажком, после чего рычаг опускается в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным. Извлечение проводника (демонтаж) осуществляется перечисленными действиями в обратном порядке. Характеристики: Размер: 17x14.5x20.5 мм Материал: полиамид Количество контактов: 3 Материал контактов: луженая медь Зажим: сталь Цвет: серый Напряжение: 400 В Материал подключаемых проводов: Cu (медь) Типы подключаемых проводов: одножильные, многожильные Ток для одножильных проводов: 32 А Ток для многожильных проводов: 24 А Классификация по AWG: 28-12 Поддерживаемое сечение для одножильного провода: 3x0.08-4 мм2 Поддерживаемое сечение для многожильного провода: 3x0.08-2.5 мм2 Рабочая температура: -40...+85 ?C Количество в упаковке: 50 шт. Преимущества: Простой и быстрый монтаж/демонтаж соединения Безопасное подключение без использования специальных инструментов Компактные размеры Удобная форма Наличие гнезда для проверки соединения
