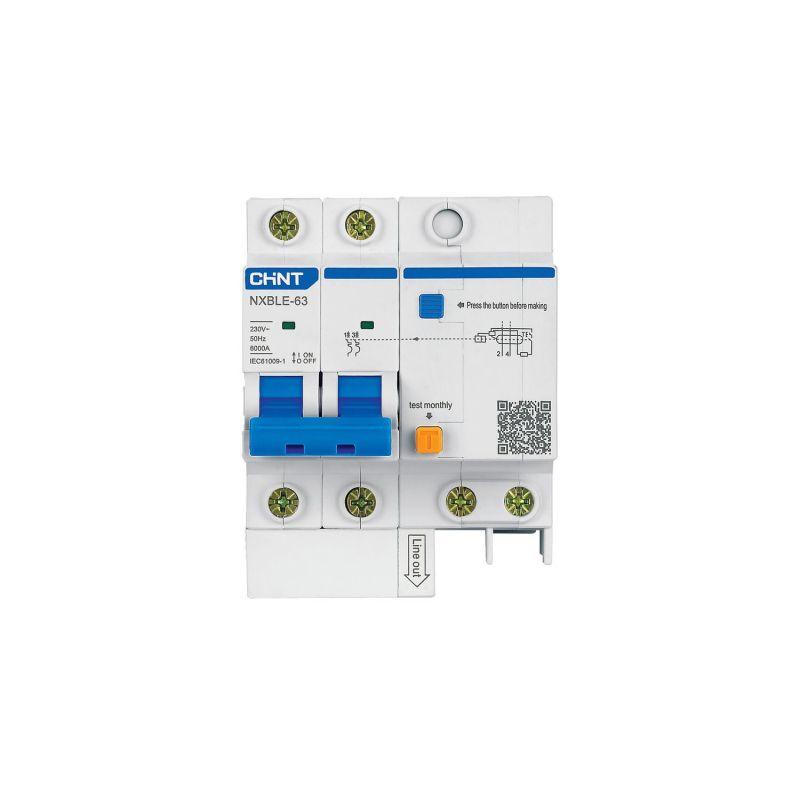

Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-63 предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий. Необходимо проверять работоспособность АВДТ серии NXBLE-63 нажатием на кнопку «Тест» не реже 1 раза в месяц. Основные характеристики: Номинальный ток – от 6 А до 63 А Исполнение по числу полюсов – 1P+N; 2P; 3P; 3P+N; 4P Тип характеристики мгновенного срабатывания – В, С, D Отключающая способность – до 6000 А Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA Тип АВДТ – AC Конструктив устройства – электронный Механическая износостойкость – 20000 циклов В/О Электрическая износостойкость – 10000 циклов В/О Степень загрязнения – 2 Степень защиты – IP20 Монтаж – на симметричную DIN-рейку 35 мм Подключение нагрузки – снизу Сигнализация – окошко индикации положения главных контактов АВДТ серии NXBLE-63 дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния AX-X1; - сигнальный контакт аварийного срабатывания AL-X1; - независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
