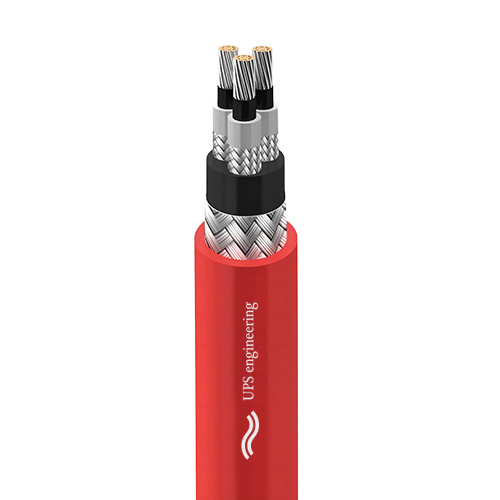

Морской кабель высокого напряжения
Морской кабель высокого напряжения — это морской кабель для передачи электроэнергии на морскую платформу и нефтяные вышки. В него входят РФУ P102/P103/P104/P112/P113.
- Номинальное напряжение: 3,6/6 кВ, 6/10 кВ, 8,7/15 кВ, 12/20 кВ, 18/30 кВ
- Стандарты: NEK TS 606, IEC 60092-354, IEC 60092-350, IEC 60092-360, IEC 61034, IEC 60754 , IEC 60332-1-2, IEC 60332-3-22, UL 1581.
- Особенности: огнестойкий, низкий дым, не содержит галогенов, устойчив к ультрафиолетовому излучению.
- Грязезащитный тип: P102/P103/P104/P112/P113 RFOU-M
- Сертификат: АБС, ДНВ.
| Номинальное напряжение морского высоковольтного кабеля | Количество ядер×Размер (мм²) | Толщина изоляции (мм) | Номинальный внешний диаметр (мм) | Полная масса (кг/км) |
| 3,6/6кВ | 1×10 | 2,5 | 20,4 | 658 |
| 1×16 | 2,5 | 21,6 | 764 | |
| 1×25 | 2,5 | 23,0 | 906 | |
| 1×35 | 2,5 | 24.2 | 1050 | |
| 1×50 | 2,5 | 26,0 | 1273 | |
| 1×70 | 2,5 | 28,0 | 1555 г. | |
| 1×95 | 2,5 | 30,0 | 1873 г. | |
| 1×120 | 2,5 | 31,6 | 2175 | |
| 1×150 | 2,5 | 33,2 | 2488 | |
| 1×185 | 2,5 | 35,4 | 2911 | |
| 1×240 | 2.6 | 38,4 | 3596 | |
| 1×300 | 2,8 | 42,4 | 4434 | |
| 1×400 | 3.0 | 45,6 | 5432 | |
| 3×10 | 2,5 | 38,0 | 2172 | |
| 3×16 | 2,5 | 40,8 | 2619 | |
| 3х25 | 2,5 | 44,0 | 3157 | |
| 3×35 | 2,5 | 46,2 | 3632 | |
| 3х50 | 2,5 | 51,0 | 4563 | |
| 3×70 | 2,5 | 55,0 | 5538 | |
| 3х95 | 2,5 | 59,4 | 6699 | |
| 3х120 | 2,5 | 63,4 | 7864 | |
| 3х150 | 2,5 | 66,8 | 8982 | |
| 6/10кВ | 1×16 | 3.4 | 24,0 | 902 |
| 1×25 | 3.4 | 25,8 | 1102 | |
| 1×35 | 3.4 | 27,0 | 1255 | |
| 1×50 | 3.4 | 28,4 | 1438 | |
| 1×70 | 3.4 | 30,4 | 1731 г. | |
| 1×95 | 3.4 | 32,2 | 2043 | |
| 1×120 | 3.4 | 34,0 | 2371 | |
| 1×150 | 3.4 | 36,0 | 2732 | |
| 1×185 | 3.4 | 38,2 | 3170 | |
| 1×240 | 3.4 | 41,0 | 3893 | |
| 1×300 | 3.4 | 44,0 | 4600 | |
| 1×400 | 3.4 | 46,8 | 5561 | |
| 3×16 | 3.4 | 46,0 | 3195 | |
| 3х25 | 3.4 | 50,6 | 4024 | |
| 3×35 | 3.4 | 52,6 | 4499 | |
| 3х50 | 3.4 | 56,2 | 5260 | |
| 3×70 | 3.4 | 60,2 | 6283 | |
| 3х95 | 3.4 | 64,8 | 7536 | |
| 3х120 | 3.4 | 68,4 | 8689 | |
| 3х150 | 3.4 | 71,8 | 9848 | |
| 8,7/15 кВ | 1×25 | 4,5 | 28,6 | 1298 |
| 1×35 | 4,5 | 29,6 | 1444 | |
| 1×50 | 4,5 | 31,2 | 1651 г. | |
| 1×70 | 4,5 | 33,2 | 1957 год | |
| 1×95 | 4,5 | 35,0 | 2281 | |
| 1×120 | 4,5 | 37,2 | 2661 | |
| 1×150 | 4,5 | 38,6 | 2974 | |
| 1×185 | 4,5 | 41,4 | 3531 | |
| 1×240 | 4,5 | 43,8 | 4192 | |
| 1×300 | 4,5 | 46,8 | 4917 | |
| 1×400 | 4,5 | 50,0 | 5952 | |
| 3х25 | 4,5 | 56,4 | 4815 | |
| 3×35 | 4,5 | 58,6 | 5349 | |
| 3х50 | 4,5 | 62,6 | 6233 | |
| 3×70 | 4,5 | 66,6 | 7317 | |
| 3х95 | 4,5 | 70,8 | 8560 | |
| 3х120 | 4,5 | 74,2 | 9725 | |
| 3х150 | 4,5 | 78,0 | 10998 | |
| 12/20кВ | 1×35 | 5,5 | 31,8 | 1618 |
| 1×50 | 5,5 | 33,4 | 1834 г. | |
| 1×70 | 5,5 | 35,2 | 2131 | |
| 1×95 | 5,5 | 37,6 | 2524 | |
| 1×120 | 5,5 | 39,8 | 2957 | |
| 1×150 | 5,5 | 41,2 | 3280 | |
| 1×185 | 5,5 | 43,6 | 3769 | |
| 1×240 | 5,5 | 46,0 | 4441 | |
| 1×300 | 5,5 | 49,0 | 5182 | |
| 1×400 | 5,5 | 52,2 | 6233 | |
| 3×35 | 5,5 | 63,8 | 6176 | |
| 3х50 | 5,5 | 67,2 | 6998 | |
| 3×70 | 5,5 | 71,2 | 8125 | |
| 3х95 | 5,5 | 75,6 | 9455 | |
| 3х120 | 5,5 | 79,4 | 10748 | |
| 3х150 | 5,5 | 83,0 | 12023 | |
| 18/30кВ | 1×50 | 8.0 | 39,6 | 2467 |
| 1×70 | 8.0 | 41,6 | 2814 | |
| 1×95 | 8.0 | 43,4 | 3175 | |
| 1×120 | 8.0 | 45,2 | 3553 | |
| 1×150 | 8.0 | 46,6 | 3894 | |
| 1×185 | 8.0 | 49,4 | 4467 | |
| 1×240 | 8.0 | 51,8 | 5172 | |
| 1×300 | 8.0 | 54,8 | 5955 | |
| 1×400 | 8.0 | 57,6 | 6987 | |
| 3х50 | 8.0 | 79,4 | 9298 | |
| 3×70 | 8.0 | 83,2 | 10496 | |
| 3х95 | 8.0 | 87,6 | 11953 | |
| 3х120 | 8.0 | 91,2 | 13305 | |
| 3х150 | 8.0 | 94,6 | 14628 | |
